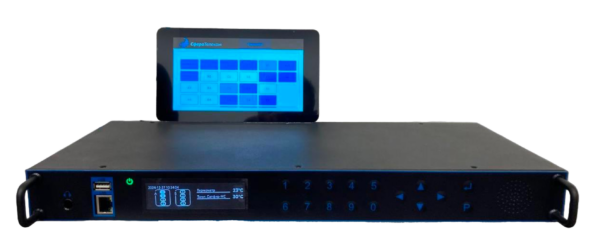

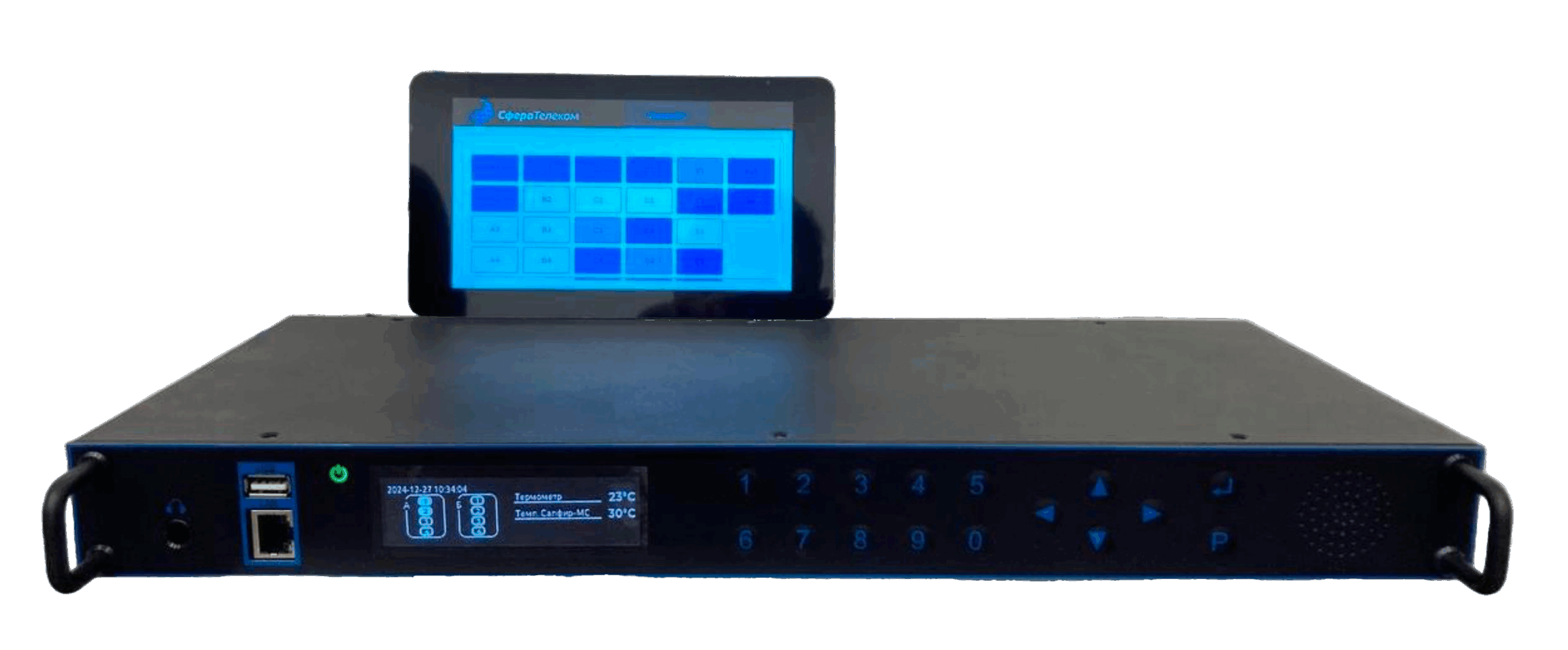

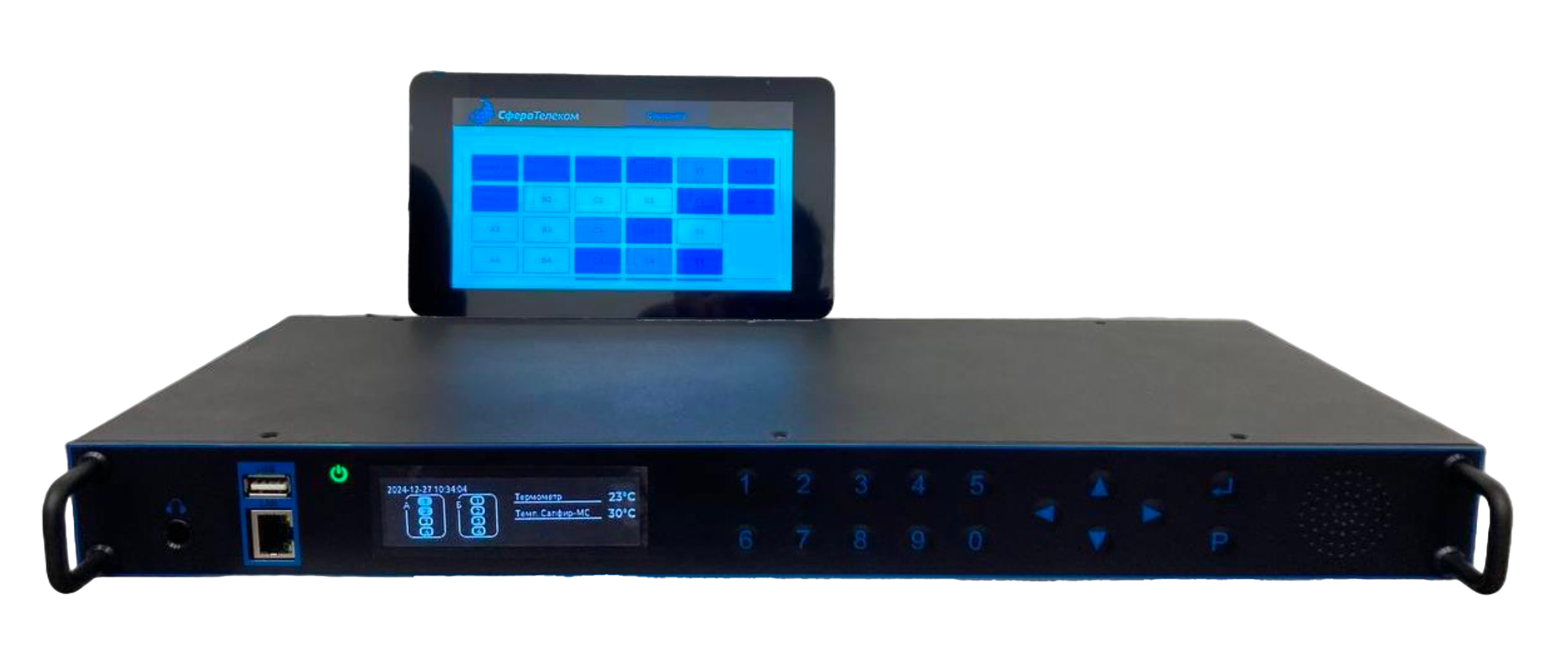

Устройство мониторинга и управления оборудованием телекоммуникационных шкафов Сапфир-МС + внешний сенсорный дисплей

Устройство мониторинга и управления оборудованием телекоммуникационных шкафов Сапфир-МС + внешний сенсорный дисплей

Запросить цену
Артикул: РСФТ.421419.010-001.01 Категория: Метка:

Описание

Система мониторинга Сапфир-МС представляет из себя программно-аппаратный комплекс мониторинга и управления телекоммуникационными шкафами и системами бесперебойного питания.

В состав Сапфир-МС могут входить разные виды модулей в различном сочетании:

  • модуль питания от двух источников питания постоянного тока 48В;
  • модуль питания от сети переменного тока 220В;
  • модуль контроля термодатчиков и 4-х реле управления;
  • модуль контроля 10-ти сухих контактов;
  • модуль контроля с интерфейсами RS232 и RS485.

Все модули имеют гальваническую развязку с основным устройством.
К основным функциям Сапфир-МС относятся:

  • контроль сухих контактов внешних устройств;
  • контроль температуры подключенными датчиками температуры;
  • управление устройствами при помощи реле, включая индикацию, вентиляцию, питание;
  • отправка трапов по протоколу SNMP при включении/выключении питания, при срабатывании датчиков сухих контактов и реле;
  • взаимодействие с внешними системами мониторинга по протоколу SNMP;
  • настраиваемый звуковой сигнал срабатывания реле;
  • возможность контроля внешних устройств по протоколу Megatec и Voltronic через интерфейс RS232;
  • возможность контроля внешних устройств по протоколу Modbus через интерфейс RS485;
  • интуитивно понятный веб-интерфейс для настройки системы;
  • обеспечение безопасности доступа к данным: авторизация по логину и паролю, поддержка протокола https для доступа к веб-интерфейсу;
  • система разграничения прав пользователей;
  • журналирование всех событий системы: включение/выключение питания, срабатывание датчиков сухих контактов, срабатывание реле, изменение настроек пользователем;
  • возможность подключения внешнего дисплея 7” для визуального контроля состояния оборудования шкафа;
  • возможность обновления ПО при помощи веб-интерфейса или USB накопителя;
  • встроенный OLED-дисплей для первичной настройки и оповещения состояния.

Сапфир-МС устанавливается в телекоммуникационный шкаф и занимает не более 1U. Сапфир-МС в соответствии с модификациями может иметь вынесенный
сенсорный дисплей. В случае заказа телекоммуникационного шкафа СТ Сапфир-МС с вынесенным сенсорным дисплеем необходимо заранее определить навес передней двери телекоммуникационного шкафа СТ: правый или левый.

Детали

Питание от сети переменного тока, В

220 ± 30%
Питание от сети постоянного тока, В

48 ± 30%
Рабочая температура, °С

+5…+50
Количество реле для устройств управления, шт., не более

20
Количество входов контроля сухих контактов, шт., не более

100
Количество линий для подключения внешних термодатчиков, шт., не более

4
Количество поддерживаемых термодатчиков, шт., не более

8
Мощность встроенного динамика звукового оповещения, Вт

3
Максимальные коммутируемое напряжение реле при токе контактов до 2 А, В, не более

220 DC и 250 AC
Общее количество слотов для установки модулей, шт., не более

10
Количество слотов для подключения модуля с интерфейсами RS232 и RS485, шт.

1
Количество слотов для модулей термодатчиков и 4-х реле управления, шт., не более

5
Количество слотов для модулей 10-ти сухих контактов, шт., не более

10
Точность хода встроенных энергонезависимых часов, с

±1
Объем встроенной энергонезависимый памяти для хранения данных, ГБ

512
